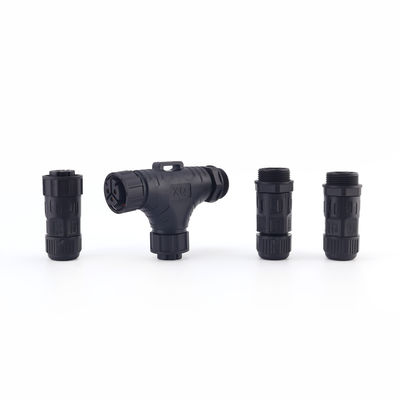

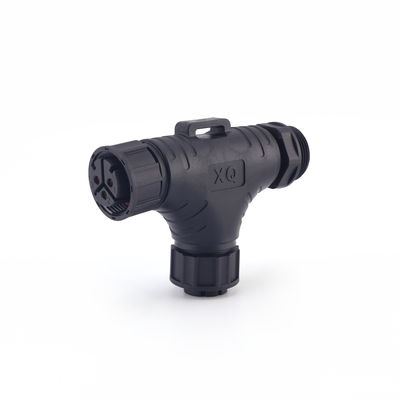

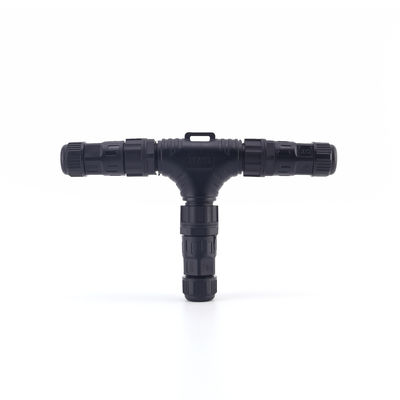

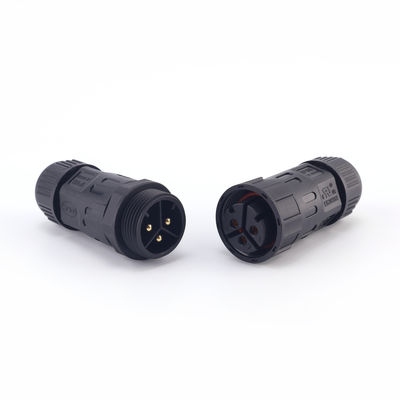

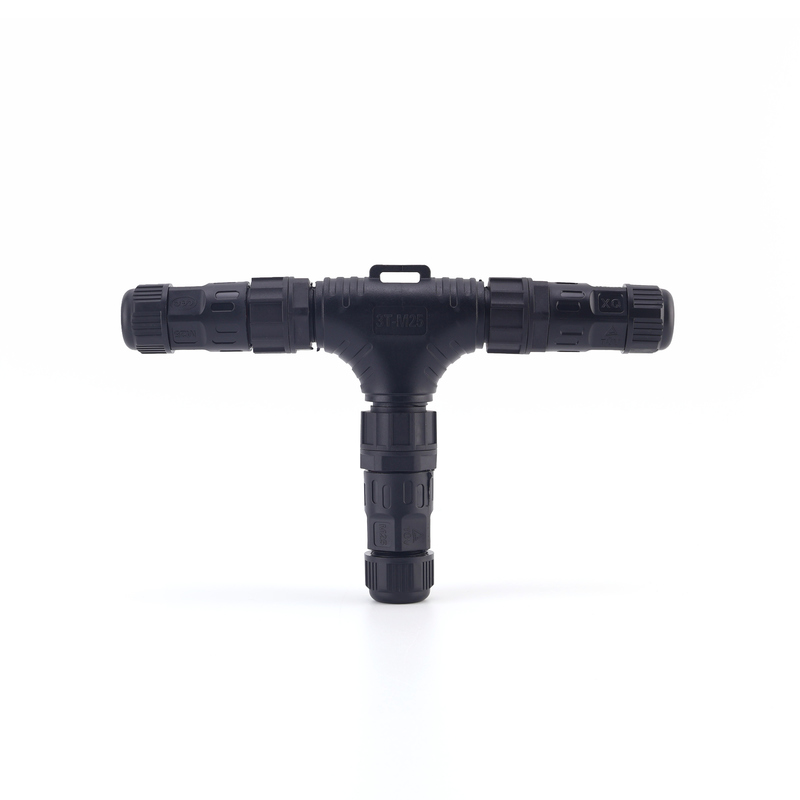

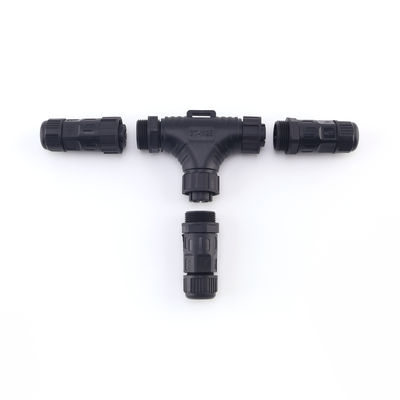

Giá nhà máy IP68 3 Ways M25 Waterproof Panel Mount Connector T Shape Male Female Outdoor Waterproof Cable Connectors
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Xiangqian |
| Chứng nhận: | UL |
| Số mô hình: | Phích cắm M25 T |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100pcs |
|---|
|
Thông tin chi tiết |
|||
| Thương hiệu: | Tương Càn | tên đầu nối: | Đầu nối chống nước M25 IP68 |
|---|---|---|---|
| Vật liệu: | PA66, nylon | Lớp IP: | IP68 |
| Cáp OD: | 6.0mm-14.0mm | lõi kết nối: | Ghim 2-6 |
| Giấy chứng nhận: | UL, TUV | Vật mẫu: | miễn phí |
| Thời gian giao hàng: | 3-5 ngày | ||
Mô tả sản phẩm
Giá xuất xưởng IP68 3 ngả Đầu nối gắn bảng chống thấm nước M25 Hình chữ T Đầu nối cáp chống thấm nước ngoài trời đực cái
1. Định vị và Chức năng sản phẩm
Loại đầu nối này chủ yếu được sử dụng cho các kết nối nhánh ba ngả trong đường dây điện ngoài trời, đặc biệt để đi dây với một đầu vào và hai đầu ra hoặc một đầu vào và nhiều đầu ra.
Nó thường được sử dụng trong các ứng dụng như đèn đường LED, chiếu sáng cảnh quan, thiết bị năng lượng mặt trời, phân phối điện ngoài trời, cột thông minh và thiết bị giám sát.
Nó yêu cầu xếp hạng IP68 cao để chống lại sự xâm nhập của môi trường trong thời gian dài, chẳng hạn như mưa, độ ẩm và bụi.
2. Kết cấu và Vật liệu
Vỏ thường được làm bằng PA66 (vật liệu gia cố bằng nylon), mang lại khả năng chống chịu thời tiết, tia UV và va đập tuyệt vời.
Phớt thường sử dụng vòng chữ O hoặc vòng đệm silicon hoặc cao su flo để bịt kín.
Tiếp điểm bên trong thường là đồng thau hoặc hợp kim đồng (đôi khi được mạ niken hoặc mạ thiếc/bạc) để đảm bảo độ dẫn điện tốt và khả năng chống ăn mòn.
Kết nối có thể bao gồm thiết kế khóa ren, đẩy-kéo, kết nối nhanh hoặc tấm ép để dễ dàng lắp đặt và bảo trì.
Cơ chế kẹp hoặc khóa cáp (chẳng hạn như vòng nén, đai ốc khóa và ống bọc kín) phải đảm bảo độ kín và cố định cơ học bất chấp rung động và giãn nở và co ngót nhiệt.
Trong đầu nối kiểu T, thường có các lỗ cáp theo ba hướng, mỗi lỗ có cấu trúc bịt kín. Bên trong đầu nối có thể được thiết kế với một đầu vào và hai đầu ra hoặc cấu trúc phân nhánh bằng nhau.
Thông số:
| OD cáp | Ø6.0-14.0MM |
| Vật liệu phần cứng | Mạ vàng đồng |
| Điện trở tiếp xúc | ≤ 10 mΩ |
| Chế độ kết nối | Khóa đẩy |
| Được đánh giá hoạt động | -40-+105 |
| Cấp chống cháy | UL94 V-0 |
Báo cáo thử nghiệm hiệu suất (Kiểm tra tại nhà máy)
| Thông số | Giá trị hoặc phạm vi điển hình phổ biến | Ghi chú |
| Điện áp định mức | 250 V / 400 V / 450 V | Một số kiểu máy hỗ trợ mức điện áp cao (chẳng hạn như hệ thống năng lượng mặt trời hoặc điện) |
| Định mức hiện tại | 10A-40A |
Phụ thuộc vào diện tích mặt cắt ngang của dây dẫn, diện tích tiếp xúc và điều kiện tản nhiệt. Một số kiểu máy M25 có thể đạt 41 A trong 2/3/4 lõi. |
| Điện trở tiếp xúc | ≤10 mΩ | Yêu cầu điện trở tiếp xúc thấp để giảm sinh nhiệt |
| Điện áp chịu đựng điện môi | Vài nghìn vôn (ví dụ: 1,5 kV / 60 giây, v.v.) | Phản ứng với sự đột biến hoặc quá áp thoáng qua |
| Điện trở cách điện | ≥10 MΩ / 500 VDC | Ngăn ngừa rò rỉ và hỏng cách điện |
| Nhiệt độ hoạt động | –40°C đến +105°C (hoặc cao hơn) | Đối với môi trường ngoài trời có sự thay đổi nhiệt độ |
| Bảo vệ xâm nhập | IP68 | Cho biết rằng nó có thể bị ngâm trong nước trong thời gian dài trong các điều kiện quy định và ngăn bụi xâm nhập |
| Độ bền môi trường / độ ẩm / thử nghiệm phun muối | Thường vượt qua thử nghiệm phun muối / thử nghiệm lão hóa độ ẩm cao | Để đảm bảo độ tin cậy ngoài trời trong thời gian dài |
Dịch vụ sau bán hàng và Chiến lược đảm bảo chất lượng
Dịch vụ sau bán hàng và đảm bảo chất lượng của nhà sản xuất đáng tin cậy cho loại đầu nối này thường bao gồm:
1. Thử nghiệm mẫu/Xác minh trước mẫu
Trước khi mua số lượng lớn, các nhà sản xuất thường cung cấp các mẫu để khách hàng thử nghiệm để xác minh tính phù hợp, khả năng tương thích và liệu các chỉ số hiệu suất có đáp ứng các yêu cầu tại chỗ hay không.
2. Thời hạn bảo hành/Bảo hành
Hầu hết các nhà sản xuất đều cung cấp thời hạn bảo hành (ví dụ: một, hai hoặc thậm chí lâu hơn). Trong thời gian bảo hành, nếu sản phẩm bị lỗi do các vấn đề về chất lượng vốn có (không do lỗi của con người), sản phẩm sẽ được thay thế hoặc sửa chữa miễn phí.
3. Sửa chữa/Dịch vụ sửa chữa
Đối với các đầu nối gặp sự cố trong quá trình sử dụng, khách hàng có thể trả lại bộ phận bị hỏng cho nhà sản xuất để kiểm tra và sửa chữa hoặc thay thế.
4. Hỗ trợ kỹ thuật/Dịch vụ tư vấn
Cung cấp các dịch vụ kỹ thuật như hướng dẫn lắp đặt, khắc phục sự cố, đề xuất lựa chọn và hỗ trợ tại chỗ để giúp người dùng giải quyết các vấn đề ứng dụng thực tế.
5. Tùy chỉnh/Dịch vụ OEM/ODM
Đối với khách hàng có yêu cầu đặc biệt (chẳng hạn như đường kính dây đặc biệt, mức độ bảo vệ, môi trường khắc nghiệt hoặc giao diện chuyên dụng), các nhà sản xuất thường cung cấp thiết kế tùy chỉnh, phát triển khuôn và sửa đổi thẩm mỹ hoặc cấu trúc.
6.Cung cấp Chứng nhận/Báo cáo chất lượng
Cung cấp báo cáo kiểm tra sản phẩm, báo cáo thử nghiệm hiệu suất (chẳng hạn như thử nghiệm chịu điện áp, thử nghiệm cách điện, thử nghiệm phun muối và thử nghiệm chu kỳ sống) và chứng nhận tiêu chuẩn (chẳng hạn như chứng nhận CE, RoHS, UL và ISO).
7. Truy xuất nguồn gốc lô/Theo dõi chất lượng
Các nhà sản xuất nên thiết lập hệ thống quản lý lô, với mỗi lô sản phẩm được xác định duy nhất để cho phép truy xuất nguồn gốc của nguyên liệu thô, quy trình sản xuất và hồ sơ thử nghiệm, để tạo điều kiện cho việc quản lý các vấn đề về chất lượng và thu hồi.
8. Hỗ trợ hàng tồn kho và phụ tùng
Duy trì lượng hàng tồn kho phụ tùng đầy đủ để cung cấp cho khách hàng các bộ phận thay thế kịp thời; phụ tùng dự phòng có thể được sắp xếp cho các đơn đặt hàng số lượng lớn.
9. Chính sách thay thế/trả lại
Xác định nghiêm ngặt các điều khoản trả lại và trao đổi trong hợp đồng đối với các vấn đề về chất lượng hoặc sử dụng không phù hợp, chẳng hạn như trả lại hoặc thay thế vô điều kiện trong một thời gian nhất định.
10. Hướng dẫn đào tạo/xây dựng
Cung cấp cho khách hàng hoặc người lắp đặt các hướng dẫn đào tạo hoặc hướng dẫn về việc lắp đặt, bảo trì, kiểm tra niêm phong và thử nghiệm lâu dài đúng cách để giảm thiểu các lỗi do lắp đặt không đúng cách.
